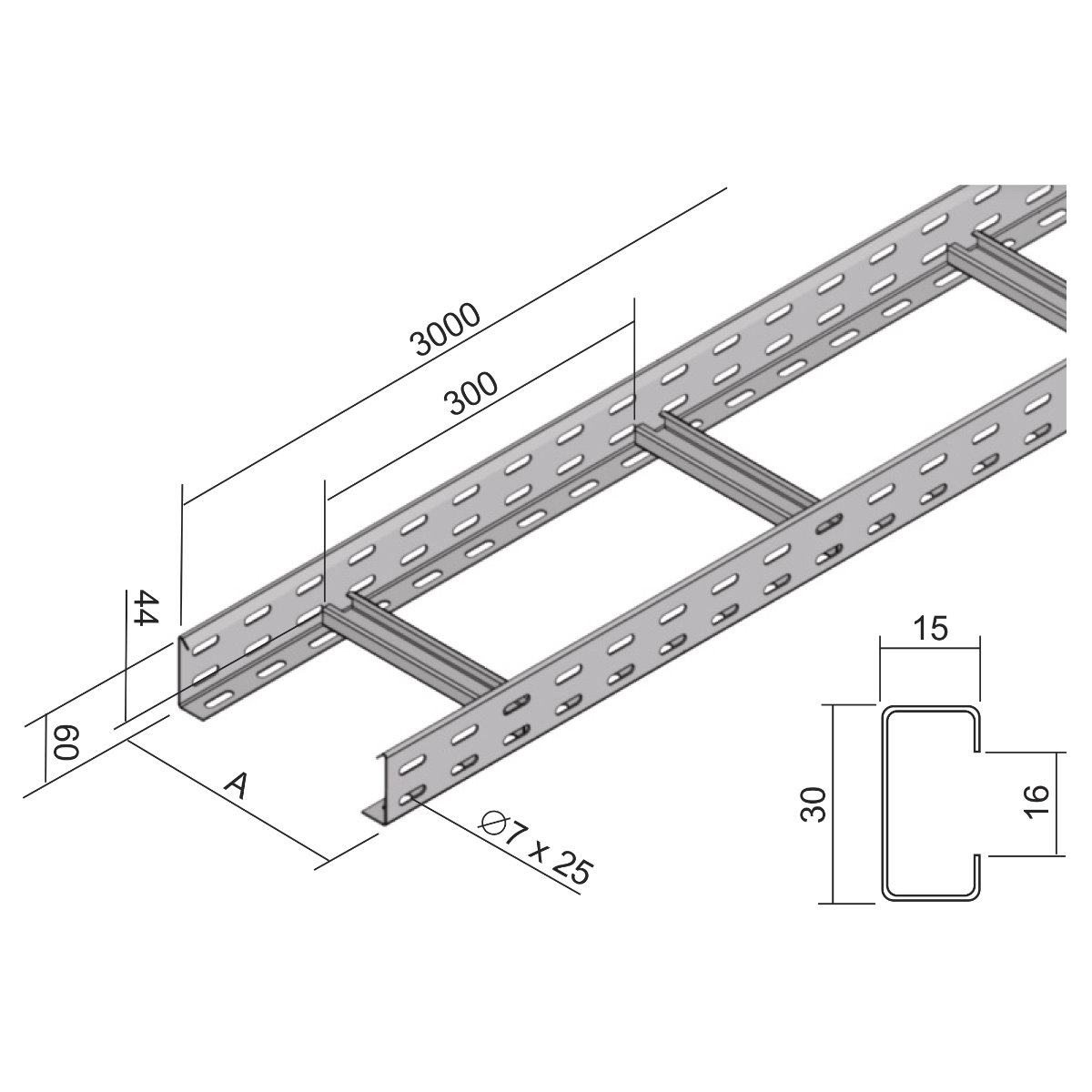

illustrative picture
To download 3D models, please login or create an account and request access.
KL60_EN
| EAN kods | 8595057658042 |
| Muitas kods | 73089059 |
| Svars | 3,3800 kg/m |
| Virsmas apdare galvaniska cinkošana iegremdējot - "karstā" cinkošana | |
| Temperatūras izturība | -50 - 150 °C |
| Platums | 500 mm |
| Augstums | 60 mm |
| Garums | 3000 mm |
| Ugunsnoturība | P90-R, E90, PS90 |
| Saskaņā ar standartiem | ČSN EN 61537 |
| Ugunsizturības standarti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Metāla loksnes biezums | 1,2 - 1,5 mm |
| Skrūvju skaits savienojumam | 4 |
| Starpsienu attālums | 300 mm |
| Maks. slodze ugunsizturībai | 10 - 20 kg |
Trepes tiek savienotas ar savienojuma S 60X200 palīdzību un ar min. 4 skrūvēm NSM 6X10. Perforētās sānu malas veido L-profilu ar nolocītu apmali. C profila perforētie šķēršļi pie sānu malām ir piestiprināti, iespiežot 300 mm attālumā ar profila atvērto pusi uz augšu.
Piezīme par sistēmām, kas saglabā funkcionalitāti ugunsgrēka laikā:
Trepju savienošanai ir paredzēti savienojumi KSBS + 16gab skrūves NSM 6x10 uz katru savienojumu.
Vairāk informācijas atradīsiet katalogā par ugunsnoturīgām sistēmām anļu valodā "Systems with maintained functionality in fire".
